Реле напруги

Реле напруги – це прилад, який контролює рівень напруги в мережі і не допускає перевантаження працюючих електроприладів при надто високій або надто низькій напрузі.

Українські виробники таких приладів це такі компанії як Zubr компанії DS Electronics, Новатек-Электро, DigiTOP, ПромАвтоматика.

Принцип роботи

Механізм керується спеціальною мікросхемою, яка контролює роботу та відстежує рівень напруги в мережі. Якщо воно наближається до небезпечних параметрів, спрацьовує електромагнітне реле, і всі побутові прилади відключаються. Варто пам’ятати, що реле працює лише у певному діапазоні – від 100 до 400 Вт, тому не потрібно сподіватися на його допомогу під час грози.  Якщо напруга нормалізується, подається сигнал на включення, і електрообладнання починає працювати.

Мінімальний та максимальний поріг відключення та часовий інтервал, через який реле автоматично включить прилад, контролюється індивідуально кнопками на панелі – значить, Ви можете налаштувати його «під себе».

Літера «Т» у маркуванні свідчить про наявність термозахисту, який не буде зайвим у будинку чи квартирі зі старою проводкою.

Від стабілізатора напруги реле контролю напруги відрізняється тим, що воно відключає зовнішню мережу живлення від внутрішньої (разом з цим вимикаються всі прилади, які до неї підключені) при відхиленні напруги від норми, в той час як стабілізатор регулює напругу вирівнюючи її до 220 Вольт. Стабілізатори також мають свою межу  при досяганні якої він відключить напругу.

При виборі реле напруги слід враховувати його потужність. Рекомендується залишати 20-30% запасу потужності. Це необхідно, тому що вказана на реле сила струму є номінальною. Тобто така, що реле може пропустити через себе без шкоди для споживача. При розмиканні сила струму дещо перевищує номінальну величину. Таким чином, якщо ваш пристрій розрахований на 25А, то для надійності та безпеки роботи необхідно вибрати реле напруги мінімум на 32А

Наприклад

Максимальне сумарне навантаження становитиме 5300 Вт, із запасом вийде 6890 Вт. Розрахуємо струм, тому що в характеристиках реле вказано максимальний струм навантаження. Для цього отриману потужність поділяємо на напругу: 6890/220 = 31,3 (А). Тепер вибираємо модель реле з максимально наближеним, але не меншим показником

Види реле напруги

Існує декілька видів реле напруги:

Трифазне реле напруги.

Призначене для захисту побутового та промислового електрообладнання (в т.ч. трифазних електродвигунів).

Може працювати в двох режимах: однофазного чи три-фазного навантаження. Під час роботи вимірює та відображає діюче значення напруги на кожній з фаз. Всі налаштування та значення аварійних спрацьовувань зберігаються в енергонезалежній пам’яті. Живлення пристрою здійснюється від вимірюваних фаз і нуля.

  • Реле напруги ZUBR D6 red
Реле напруги
Реле напруги

Спільні характеристики

Межі напруги: верхня 220 280 В – нижня 120–210 В

Час відключення при перевищенні не більше 0,04 с

Час відключення при зниженні: 0,1-10,0 с (>120 В)не більше 0,04 с (<120В)

Напруга живлення не менше 100 В не більше 420 В

Перекіс (асиметрія) фаз: 10–80 В

Ступінь захисту: IP20

  • Реле напруги DigiTOP VP-3F40A/VP-3F63A
Реле напруги
Реле напруги

Напруга на вході приладу: 0-400 В

Вимірювана напруга: 50-400 В

Робоча частота: 45-65Гц

Нижня межа відключення за напругою: 120-20 В

Верхня межа відключення за напругою: 210-270 В

Контроль асиметрії фаз: 20-99 В

час відключення по верхній межі: не більше 0,02сек

час відключення за нижньою межею: не більше 1 сек(120-170В; 0,02 сек(<120В)

Час відключення при асиметрії фаз: 20сек

Ступінь захисту приладу: IP20

Однофазне реле напруги.

 Встановлюється в розподільчому щиті на DIN-рейку та захищає весь будинок або квартиру

  • Реле напруги «РНм-1-63t» Промавтоматика Вінниця
Реле напруги
Реле напруги

1 – дисплей;
2 – регулятор рівня максимальної напруги;
3 – електричні контакти (клеми);
4 – регулятор рівня мінімальної напруги;
5 – індикатор «аварія»;
6 – індикатор «норма».

Номінальна напруга: 220В

Частота мережі: 48-52Гц

Нижня межа відключення: 130-210В;

Верхня межа відключення: 230-270В;

Гістерезис повернення по напрузі: 5В;

Максимальна похибка вимірювання: ±2,5%;

Час відключення приладу при зниженні напруги на величину більшу 30В

від уставки або менше 130В – 0,02с;

Час відключення приладу при підвищенні напруги вище 30В

від уставки або вище 270В – 0,02с;

Час відключення приладу при зниженні напруги на величину меншу 30В

від уставки – 10с;

Час відключення приладу при підвищенні напруги на величину меншу 30В

від уставки: 1с;

Час затримки автоматичного увімкнення за замовчуванням: 60с;

Час затримки автоматичного увімкнення при регулюванні: 5-600с;

Струм навантаження максимальний: 80А;

Струм навантаження номінальний: 63А;

Струм власного споживання: 12 мА;

Потужність навантаження номінальна: 12кВт;

Ступінь захисту реле: IP20;

Мінімальний перетин проводів під’єднання:2,5мм2;

Максимальний перетин проводів під’єднання: 25мм2;

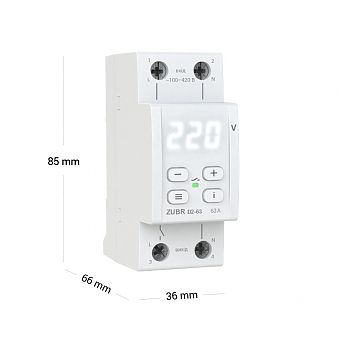

  • Реле напруги  ZUBR D2
Реле напруги

Спільні характеристики

Нижня межа напруги: 120-210 В

Верхня межа напруги: 220-280 В

час відключення навантаження при зниженні напруги: 0,1-10,0 с (>120 В), не більше 0,04 с (<120 В)

Час відключення навантаження при перевищенні напруги: не більше 0,04 с

Напруга живлення: 100-420 В

Споживання струму: не більше 2,8 мА

Переріз проводу: не більше 16 мм²

Ступінь захисту: IP20

Автономне реле напруги.

Працює від розетки. Є вилкою з одного боку, яка включається в домашню розетку, і розетку зі зворотного боку – вже для підключення електроприладу з яким працюватиме реле. Використовується для одного, рідше для групи пристроїв.

  • НОВАТЕК-ЭЛЕКТРО РН-101М
Реле напруги
Реле напруги

1 – кнопка включення автомата захисту струму;

2 – трирозрядний індикатор;

3 – індикатор увімкнення навантаження;

4 – ручка встановлення порога спрацьовування реле за максимальною напругою;

5 – ручка встановлення порога спрацьовування реле з мінімальної напруги;

 6 – ручка встановлення часу;

7 – вилка для підключення РН-101М до електричної мережі;

8 – розетка для підключення обладнання що захищається .

У вигляді подовжувача.

Відмінною особливістю є наявність двох та більше розеток для техніки. Завдяки такій роздільній здатності можна контролювати кілька електричних приладів одночасно.

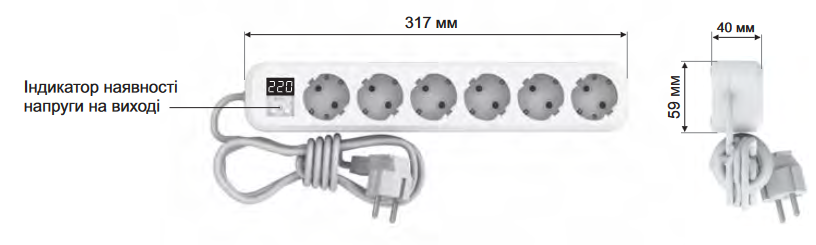

  • ZUBR R216y, P316y, P616y

Вилка ZUBR включається в стандартну «євро» розетку 230 В ~ 50 Гц. Розетка повинна бути розрахована на струм 16 А. Конструкція розетки повинна забезпечити надійний контакт. В гнізда ZUBR включаються вилки навантажень. Струм навантаження, який підключається до одного гнізда ZUBR, не повинен превищувати 10 А.

Реле напруги
Реле напруги

Спільні характеристики
